更新時間： 2022-09-26 00:00:00
產品型號： TX500HP
產品報價：

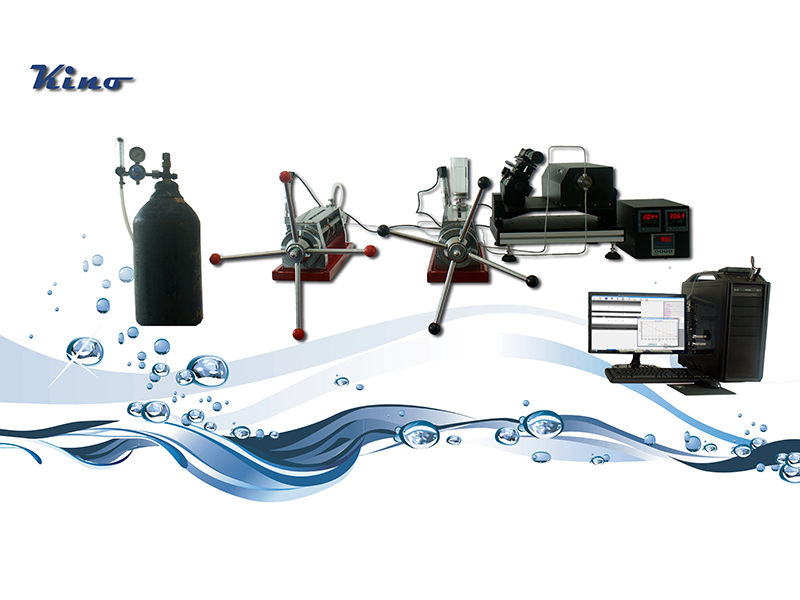

產品特點： 超高壓、高溫旋轉滴界面張力儀是針對超高壓和高溫條件下測試界面張力（油-水或油－水－液化氣）以及表面張力（油-氣）而設計。本儀器的壓力可達70MPa，測試溫度范圍為-30-200℃。
.bmp)
旋轉滴超低界面張力：

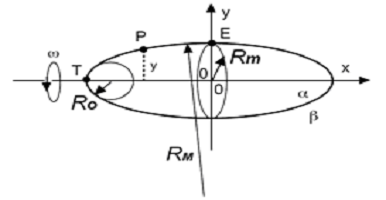

通常，我們把10-2-10-1mN/m的界面張力稱為低界面張力，而達到10-3mN/m以下的界面張力稱為超低界面張力。為測定超低界面張力，需要人為地改變重力與體系界面張力間的平衡，使平衡時液滴更接近理想的形狀以便測定界面張力值。這可以通過使體系旋轉，增加離心力場的作用而實現。這就是旋轉滴超低界面張力測試的原理。如圖所示：
典型應用領域
|
超壓力、高溫旋轉腔體指標
|
可提供壓力范圍包括10MPa, 30MPa, 50MPa, 70MPa
|
|
壓力范圍
|
30MPa或70MPa ( 壓力范圍根據選購不同而不同)
|
|
高速電機轉速
|
－10,000轉/分（RPM）
|
|
電機控制方式
|
瑞士進口伺服系統
|
|
溫控方式
|
自帶加熱溫控系統，標準配置的溫度：200℃；
可選配300℃溫控系統或其他溫控系統定制（如半導體致冷至0℃，甚至超低溫 －80℃系統） |
|
溫度范圍
|
200℃ 或定制
|
|
樣品管內徑
|
4mm
|
|
旋轉樣品管的材料
|
藍寶石(10MPa以上) 或 石英玻璃 (低于10MPa)
|
|
旋轉樣品管密封方式
|
兩端開口樣品管，機械動態密封，可拆卸結構
|
|
高速轉軸材料
|
鈦合金
|
|
原油進液方式
|
原油注入孔，可動態注入原油
|
|
壓力值讀取方式
|
數字壓力傳感器，數顯壓力表，分辨率:0.01MPa, 精度: 0.25, 壓力值: 100M Pa, 通訊接口: RS485
|
|
溫度讀取
|
直接讀取樣品管內液體溫度，PT100
|
|
溫度讀取分辨率
|
0.1℃
|
|
附件接口
|
排氣孔、氣氛接口（可注入天然氣、二氧化碳等）
|
|
高壓增壓泵
|
形成一個液-氣兩相液滴(一個泵)或液-液兩相液滴(兩個泵)
|
|
控制方式
|
手動 (自動增壓泵供選)
|
|
壓力值
|
85MPa
|
|
排氣口
|
容器下方提供一個排氣口
|
|
增壓泵受體內容積
|
100mL (石英玻璃容器體積約 250mL)
|
|
高壓閥以及樣品管
|
不銹鋼或Hastelloy C276 可選
|
|
視頻系統機械結構
|
|
|
3維平移臺控制機械
|
XY軸移動范圍： 60mm；精度：0.01mm；Z軸移動范圍：13mm ；精度：0.01mm.
|
|
二維水平臺
|
采用了千分頭控制視頻系統的水平
|
|
攝像機
|
德國原裝130M高清高速攝像機（60－400FPS），USB3.0接口
|
|
顯微鏡頭
|
0.7－4.5X，6.5:1近平行光鏡頭
|
|
背景光
|
可控亮度LED燈
|
|
重量以及外觀尺寸
|
|
|
主體外觀尺寸
|
90(L)*35(W)*65 (H) cm
|
|
主機重量
|
41kg
|
|
增壓泵外觀尺寸
|
18(L)*90(W)*60 (H) cm / 臺
|
|
增壓泵重量
|
34kg / 臺
|
|
軟件及其他指標
|
|
|
界面張力測試范圍
|
10-6-100mN/m
|
|
讀數范圍
|
0-4mm 取決于樣品管內徑
|
|
讀數精度
|
0.001mm
|
|
測量方法
|
馮格內特法(Vonnegut)、Bashford-Adams擬合
|
|
全自動測值
|
按測試，軟件自動拍照、查詢敏感點、分析界面張力值并顯示變化的界面張力變化曲線
|
|
數據庫管理技術
|
圖像與數據一一對應，可查詢數據、可導出圖像及數據至EXCEL文檔
|
|
人工修改痕跡保留
|
可二次修改數據，操作痕跡可以保留
|
|
數據導出
|
圖片及數據均可導出
|
|
屏幕快捷觀察窗
|
本次測試所有圖片均可通過實時窗口觀察
|
|
軟件控制功能
|
可以設置并讀取轉速與溫度、焦距調整、液滴位置跟蹤
|
|
界面張力實時曲線顯示
|
實時顯示時間變化的界面張力曲線圖
|
|
超壓力、高溫旋轉腔體指標
|
可提供壓力范圍包括10MPa, 30MPa, 50MPa, 70MPa
|
|
壓力范圍
|
-70MPa ( 壓力范圍根據選購不同而不同)
|
|
高速電機轉速
|
－10,000轉/分（RPM）
|
|
電機控制方式
|
瑞士進口伺服系統
|
|
溫控方式
|
自帶加熱溫控系統，標準配置的溫度：200℃；
可選配300℃溫控系統或其他溫控系統定制（如半導體致冷至0℃，甚至超低溫 －80℃系統） |
|
溫度范圍
|
200℃ 或定制
|
|
樣品管內徑
|
4mm
|
|
旋轉樣品管的材料
|
藍寶石(30MPa以上) 或 石英玻璃 (低于30MPa)
|
|
旋轉樣品管密封方式
|
兩端開口樣品管，機械動態密封，可拆卸結構
|
|
高速轉軸材料
|
鈦合金
|
|
原油進液方式
|
原油注入孔，可動態注入原油
|
|
壓力值讀取方式
|
數字壓力傳感器，數顯壓力表，分辨率:0.01MPa, 精度: 0.25, 壓力值: 100M Pa, 通訊接口: RS485
|
|
溫度讀取
|
直接讀取樣品管內液體溫度，PT100
|
|
溫度讀取分辨率
|
0.1℃
|
|
附件接口
|
排氣孔、氣氛接口（可注入天然氣、二氧化碳等）
|
|
高壓增壓泵
|
形成一個液-氣兩相液滴(一個泵)或液-液兩相液滴(兩個泵)
|
|
控制方式
|
手動 (自動增壓泵供選)
|
|
壓力值
|
85MPa
|
|
排氣口
|
容器下方提供一個排氣口
|
|
增壓泵受體內容積
|
100mL (石英玻璃容器體積約 250mL)
|
|
高壓閥以及樣品管
|
不銹鋼或Hastelloy C276 可選
|
|
視頻系統機械結構
|
|
|
3維平移臺控制機械
|
XY軸移動范圍： 60mm；精度：0.01mm；Z軸移動范圍：13mm ；精度：0.01mm.
|
|
二維水平臺
|
采用了千分頭控制視頻系統的水平
|
|
攝像機
|
德國原裝130M高清高速攝像機（60－400FPS），USB3.0接口
|
|
顯微鏡頭
|
0.7－4.5X，6.5:1近平行光鏡頭
|
|
背景光
|
可控亮度LED燈
|
|
重量以及外觀尺寸
|
|
|
主體外觀尺寸
|
90(L)*35(W)*65 (H) cm
|
|
主機重量
|
41kg
|
|
增壓泵外觀尺寸
|
18(L)*90(W)*60 (H) cm / 臺
|
|
增壓泵重量
|
34kg / 臺
|
|
軟件及其他指標
|
|
|
界面張力測試范圍
|
10-6-100mN/m
|
|
讀數范圍
|
0-4mm 取決于樣品管內徑
|
|
讀數精度
|
0.001mm
|
|
測量方法
|
馮格內特法(Vonnegut)、Bashford-Adams擬合
|
|
全自動測值
|
按測試，軟件自動拍照、查詢敏感點、分析界面張力值并顯示變化的界面張力變化曲線
|
|
數據庫管理技術
|
圖像與數據一一對應，可查詢數據、可導出圖像及數據至EXCEL文檔
|
|
人工修改痕跡保留
|
可二次修改數據，操作痕跡可以保留
|
|
數據導出
|
圖片及數據均可導出
|
|
屏幕快捷觀察窗
|
本次測試所有圖片均可通過實時窗口觀察
|
|
軟件控制功能
|
可以設置并讀取轉速與溫度、焦距調整、液滴位置跟蹤
|
|
界面張力實時曲線顯示
|
實時顯示時間變化的界面張力曲線圖
|
